渦街流量計正確的安裝方式

渦街流量計主要用于測量單相、均勻的定常流。然而在許多現場，因被測介質、測量管道、動力源（泵、風機、壓縮機等）、上游阻流件等方面的原因，被測流體與流動狀況不能滿足要求。在這種特殊條件下，采用特殊安裝方式，也能取得實效。

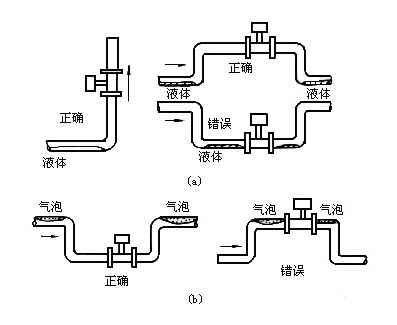

（1）測量含少量液體的氣體時流量計的安裝

測量氣體流量時，如果氣體中含有少量的液體，為防止液體在流量計的測量管中滯留，應采用下圖所示的安裝方式：

（2）測量含少量氣體的液體時流量計的安裝

測量液體流量時，如果液體中含有少量的氣體（含氣率小于2%），為防止氣體在流量計的測量管中滯留。應采用上圖所示的安裝方式。實驗證明，如果采用垂直安裝方式，比水平安裝效果更好。

（3）減小流量脈動影響的安裝

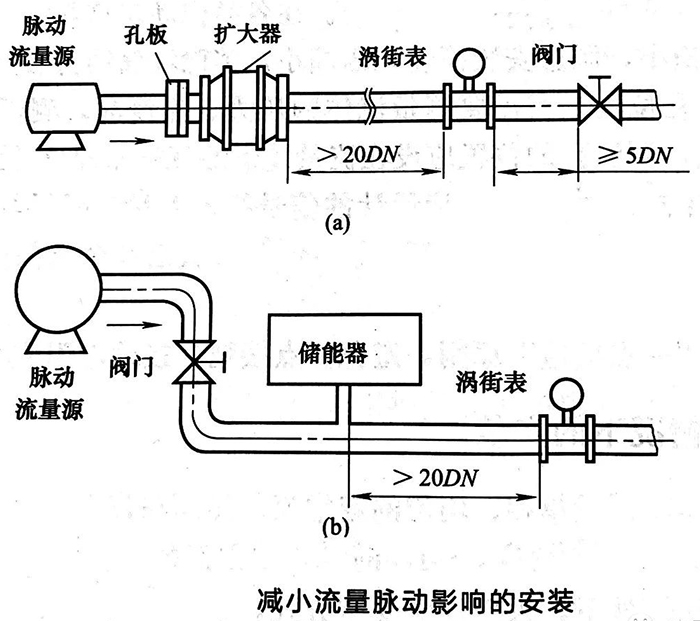

當流量計上游有活塞式、柱塞式液體泵，或者有活塞式、羅茨式風機時，會使液流或氣流產生脈動。為了減小脈動的影響，可采用下圖所示安裝方式。圖為流量計上游有活塞式、羅茨式風機的脈動氣流管道，在流量計上游安裝了節流孔板和擴大容器，用以衰減和吸收脈動能量。擴大容器的容積應大一些，以增大氣容。容器內還可放置一些柵板，可增加氣阻。圖是流量計上游有活塞式、柱塞式液體泵的脈動流安裝方式。在流量計的上游安裝了雙彎頭、閥門、儲能器，這種配置方式可有效抑制脈動影響。

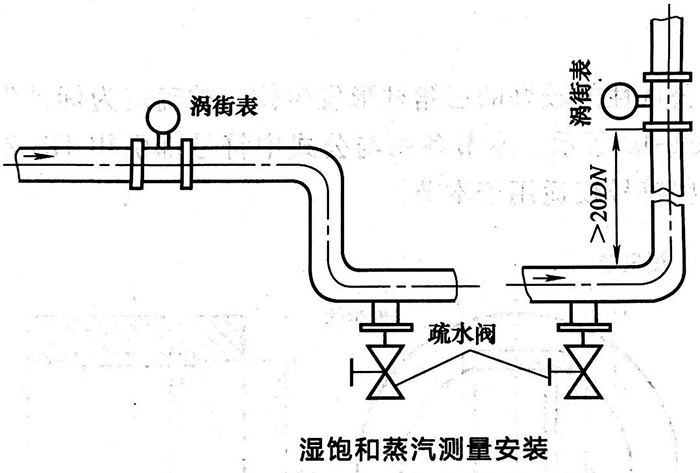

（4）測量濕飽和蒸汽時流量計的安裝

飽和蒸汽是渦街流量計應用較多的領域。測量濕飽和蒸汽流量時，流量計的安裝應注意以下事項：

①流量計不能安裝在輸送蒸汽管道的*低處。如果水平安裝，建議采用下圖中左邊的安裝方式。

②流量計下游側的*低處安裝疏水閥，自動排除冷凝水，防止冷凝水在管路中聚集與滯留。

③采用垂直安裝方式，且渦街流量計應安裝在具有一定高度（保證上游直管段長度大于20DN）的位置上，在管路*低處仍應安裝疏水閥。

④間歇用汽的現場，在流量計下游*低處應安裝疏水閥和排水閥。且在每次用汽前，要打開排水閥，排放掉管內積存的冷凝水，以免送汽時產生水擊現象，損壞流量計。

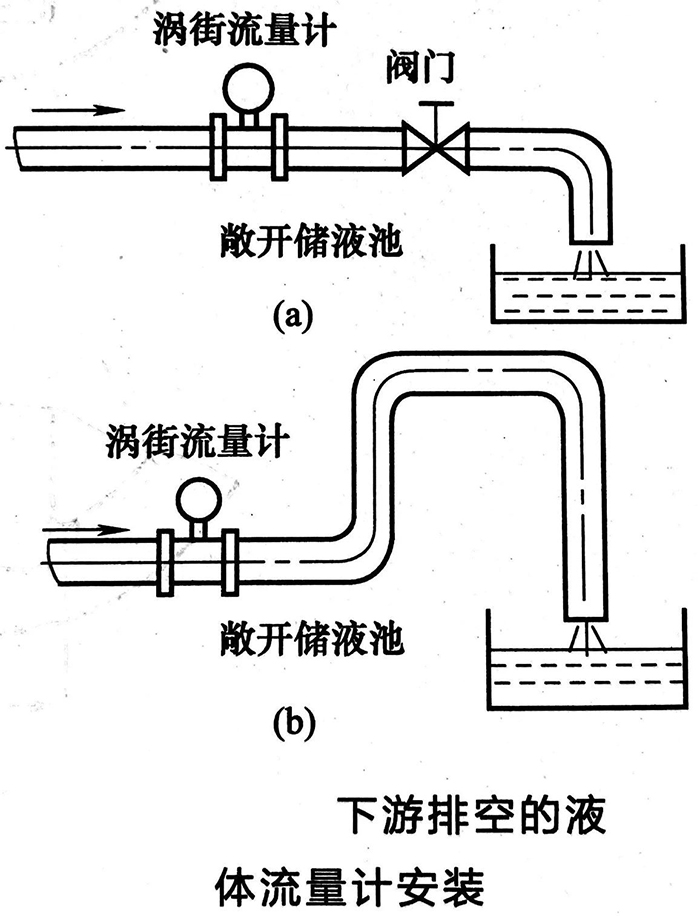

⑤下游是排空管道的液體流量計的安裝

有不少現場，在液體管道的出口端是排空管，液體就直接排空或者被液體排放到敞口式儲液池，而流量計就安裝在管道的出口側。為了使流量計正常工作，應采用下圖所示的安裝方式，既能保證液體充滿測量管道，又為流量計提供了一定的背壓。
