技術文章-渦街流量計
發布時間：2024-03-15 09:32:42 人氣： 993
渦街流量計是一種速度式流量?jī)x表，利用流體力學中**的卡門渦街原理,即在流動的流體中插入一個漩渦發生體(常見圓柱體、方形柱體、三角柱體),在一定的雷諾數范圍內將在漩渦發生體下游產生漩渦分離現象，這種穩定而規則地排列的渦列稱為“卡門渦街”。這就是卡門渦街流量計的名稱由來。
VSF由傳感器和轉換器兩部分組成，如圖3所示。傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、D／A轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。
（1）旋渦發生體
旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）密切相關，對它的要求如下。
1）能控制旋渦在旋渦發生體軸線方向上同步分離；
2）在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；
3） 能產生強烈的渦街，信號的信噪比高；
4） 形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；
5） 材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；
6） 固有頻率在渦街信號的頻帶外。

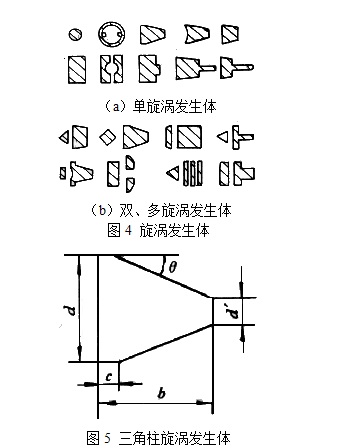

已經開發出形狀繁多的旋渦發生體，它可分為單旋渦發生體和多旋渦發生體兩類，如圖4所示。單旋渦發生體的基本形有圓柱、矩形柱和三角柱，其他形狀皆為這些基本形的變形。三角柱形旋渦發生體是應用*廣泛的一種，如圖5所示。圖中D為儀表口徑。為提高渦街強度和穩定性，可采用多旋渦發生體，不過它的應用并不普遍。
d/D=0.2～0.3;c/D=0.1～0.2;
b/d=1～1.5;θ=15o～65o
⑵ 檢測元件
流量計檢測旋渦信號有5種方式。
1）用設置在旋渦發生體內的檢測元件直接檢測發生體兩側差壓；
2）旋渦發生體上開設導壓孔，在導壓孔中安裝檢測元件檢測發生體兩側差壓；
3）檢測旋渦發生體周?chē)蛔儹h(huán)流；
4）檢測旋渦發生體背面交變差壓；
5）檢測尾流中旋渦列。
根據這5種檢測方式，采用不同的檢測技術（熱敏、超聲、應力、應變、電容、電磁、光電、光纖等）可以構成不同類型的VSF，如表1所示。
檢測元件把渦街信號轉換成電信號，該信號既微弱又含有不同成分的噪聲，必須進行放大、濾波、整形等處理才能得出與流量成比例的脈沖信號。
⑶ 轉換器

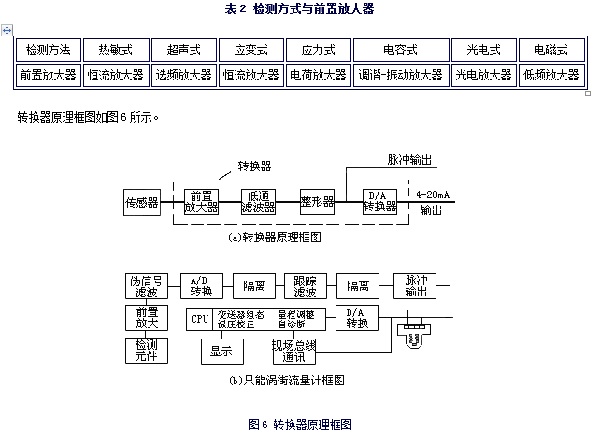

不同檢測方式應配備不同特性的前置放大器，如表2所列。
⑷ 儀表表體

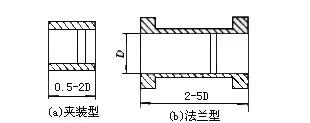

儀表表體可分為夾持型和法蘭型，如圖7所示。
