渦輪流量計安裝方法及使用注意事項

由于任何的儀器儀表的工作效果都有賴于外部的工況條件，雖然大家都知道理想的測量環境是流量計正常運行的有力保證，不過絕大都時候儀表的工作環境 不能夠與校驗出廠時的標準工作環境相比，在使用現場往往復雜環境也會影響渦輪流量計的準確測量，流量計按照測量原理的不同分為速度式 流量計和容積式流量計，不同原理的測量方法對安裝要求差異很大。速度是流量計一般都要求有足夠長的直管段以達到滿管和穩流速的目的。而一般容積式流量計， 如橢圓齒輪流量計則對直管段沒有過多的要求。儀表使用說明書未詳細說明儀表，應考慮安裝位置與流動方向、維護空間、安裝方向等要求及其影響。對于渦輪流量計來說，以下的安裝要求是我們必須要注意的:

安裝前應注意的幾點：

1、安全性

安全性是流量計選擇*先要考慮的因素，如防爆性能的要求，應用于爆炸性危險環境，按照氣氛適應性、爆炸性混合物分級分組、防護電氣設備類型以及其他安全規則或標準選擇儀表。

2、耐壓強度

要求渦輪流量計的殼體應該能夠承受試驗壓力為1.5倍*大工作壓力下5分鐘的耐壓強度試驗，而不會損壞或漏氣。

3、環境溫度

渦輪流量計儀表的電子部件和某些儀表流量檢測部分會受環境溫度變化影響。

4、環境濕度

高濕度會加速大氣腐蝕和電解腐蝕并降低電氣絕緣，低濕度容易感生靜電。渦輪流量計環境溫度或介質溫度急劇變化導致引起濕度方面的問題。用戶應預期可能的變化范圍，核實是否會導致所選擇的儀表在運行中產生問題。

5、電氣干擾

電力電纜、電動機和電氣開關都會產生電磁干擾，成為產生誤差的來源。因此應該注意預防或合理有效的接地或屏蔽干擾源。

6、安裝場合應方便維修拆卸。

渦輪流量計的安裝：

（1）變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗。

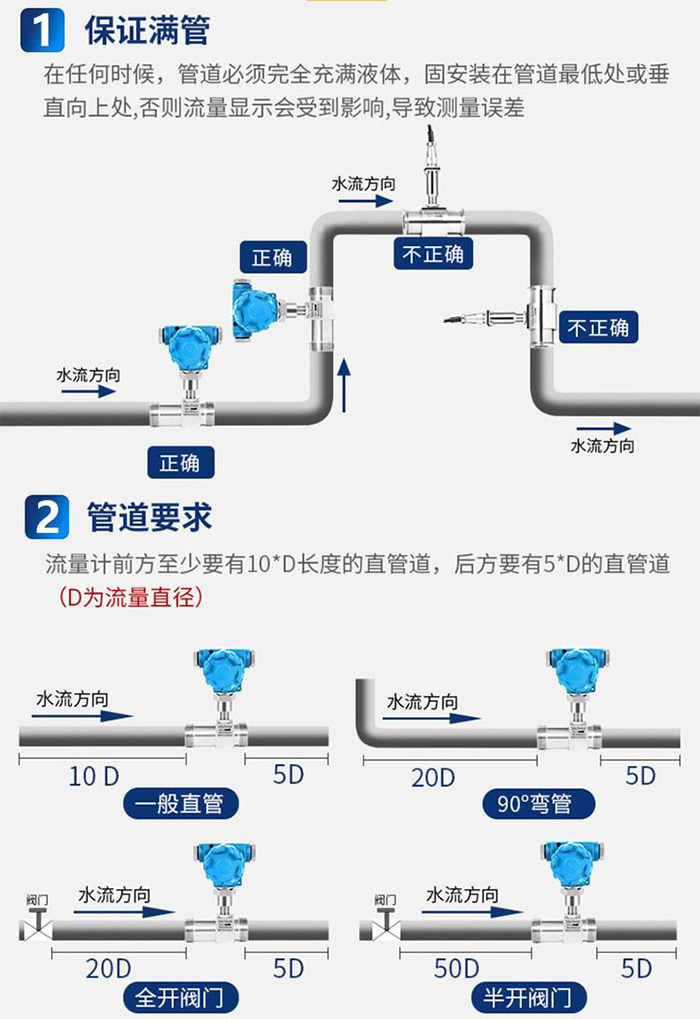

（2）變送器應水平安裝，避免垂直安裝，并保證其前后有適應的直管段，一般前10D，后5D。

（3）保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反。

（4）被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施。

（5）注意對磁感應部分不能碰撞。

渦輪流量計使用注意事項

（1）安裝渦輪流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。

（2）拆裝流量計時，對磁感應部分不能碰撞。

（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

（4）安裝渦輪流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。

為了確保渦輪流量計的測量準確,必須正確地選擇安裝位置和方法。

對直管段的要求：流量計必須水平安裝在管道上（管道傾斜在5以內），安裝時流量計軸線應與管道軸線同心，流向要一致。 流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。

對配管的要求：流量計安裝點的上下游配管的內徑與流量計內徑相同。

對旁通管的要求：為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

對外部環境的要求：流量計*好安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

對介質中含有雜質的要求：為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。

安裝場所：流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所。

對安裝焊接的要求：用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！ 安裝流量計前應嚴格清除管道中焊渣等臟物，*好用等徑的管道（或旁通管）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。 安裝流量計時，法蘭間的密封墊片不能凹入管道內。

流量計接地的要求：流量計應可靠接地，不能與強電系統地線共用。

對于防爆型產品的要求：為了儀表安全正常使用，應復核防爆型流量計的使用環境是否與用戶防爆要求規定相符，且安裝使用過程中，應嚴格遵守**防爆型產品使用要求，用戶不得自行更改防爆系統的連接方式，不得隨意打開儀表。

選型在規定的流量范圍內，防止超速運行，以保證獲得理想準確度和保證正常使用壽命。 安裝流量計前應清理管道內雜物：碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。 流量計投運時應緩慢地先開啟前閥門，后開啟后閥門，防止瞬間氣流沖擊而損害渦輪。 加潤滑油應按告示*操作，加油的次數依氣質潔凈程度而定，通常每年2-3次。

由于試壓、吹掃管道或排氣造成渦輪超速運轉，以及渦輪在反向流中運轉都會可能使流量計損壞。 流量計運行時不允許隨意打開前.后蓋，更動內部有關參數，否則將影響流量計的正常運行。 小心安裝墊片，確保沒有突出物進入管道，以防止干擾正常的流量測量。 流量計在標定時要在流量計取壓口上采集壓力。
