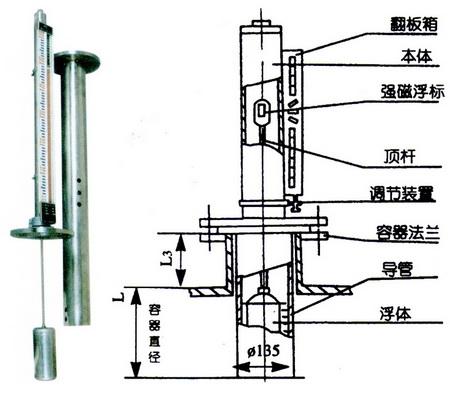

頂裝式磁翻板液位計結構圖

頂裝式磁翻板液位計的結構和側裝式是大同小異的，往小了來看有浮筒、護筒，還有顯示器面板、遠傳變送器等，此外還包括上、下限報警器，而整體來看則主要由上下兩部分組成。

*先，我們先來說它的上部，頂裝式磁翻板液位計的上部是其主測量管，顯示器面板就安裝在這主測量管的管外，通過顯示器我們就可以一目了然的觀測到內部液位的具體情況，我們知道液位計本就是豎長的形狀，且我們還是在頂部進行安裝，因此穩固牢靠就成了重中之重，為了使其更加堅固可靠，法蘭就變得不必不可少了，通過法蘭將連接部加以固定，這樣就保證了其對于穩固的剛需；



其次儀器的下半部分則為護筒，護筒當中含有浮子，浮子與處于上部的磁浮子通過上下的連桿成為了一體，浮子會隨著液位的變化而上下驅動磁鋼，因此，液位高低便清晰可見。



頂裝式磁翻板液位計的原理及應用

從其原理出發，頂裝式磁翻板液位計與側裝式磁翻板液位計的差別并不太大，磁性翻板依舊是構成顯示器面板的主要組成部分。磁耦合原理使得顯示面板中的翻板轉動，并以此顯示液位。液位上升時，浮筒當中的的磁浮子也會隨之上升，進而帶動翻板改變顏色。而具體的液位就是在紅、白兩色的交界處。



無論是高溫、高壓還是耐腐蝕等惡劣的工況，頂裝式磁翻板液位計都可以出色勝任，可見其應用之廣泛。就行業來說，地下儲罐、槽等容器或是油庫、食品、化工、化肥等均可以使用。由此可以看出，頂裝式磁翻板液位計以其優良的密封性和耐腐蝕性受到人們的歡迎。
