液體液位計的結構原理

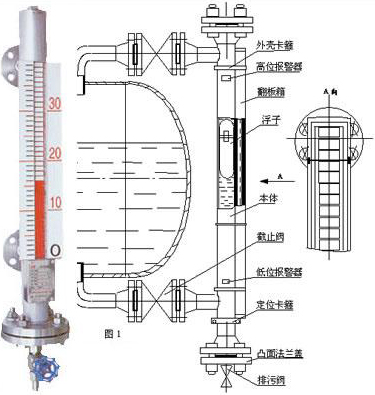

液體液位計結構

液體液位計共有三部分組成: 非磁性材料立管、磁性浮子及磁性顯示翻板。其中非磁性材料立管一般采用不銹鋼管或鈦鋼管,其長度要略長于需要監控的液面高度; 磁性浮子外殼系用薄不銹鋼板焊制而成, 內鑲嵌強磁鐵棒, 磁性浮子放在立管內; 磁性顯示翻板用卡環固定在立管外側, 立管上、下兩端用法蘭蓋封死, 在立管zui低位置安裝排污管。在液位顯示器安裝時應保證立管的垂直度, 以使浮子在立管內能自由浮動。

是由翻板指示器、標尺、主體管道、磁性浮子、連接法蘭、排污閥組成。

液體液位計工作原理

液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
